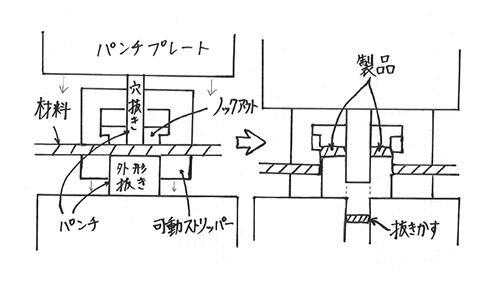

コンパウンド金型とは、製品の外形と形状の中にある穴を同時に打ち抜くプレス金型です。
外形と形状の中にある穴を同時に打ち抜くことにより、お互いの位置関係を高精度に保つことができます。
また、上下の2方向から材料を挟み込んで打ち抜くため、製品の平面度も高くなります。
打ち抜かれた抜きかすは、金型から下に排出できます。
しかし、製品は上型のダイにはまり込んでいるため、金型が開いた時にノックアウトでダイから排出したのち、エアーで飛ばして回収するなどの手間が必要です
