プレス金型で使用される抜きパンチには、「ヒール」と呼ばれる機構をつけることがあります。
正式には「バックアップヒール」と呼ばれ、主にパンチの片側で抜きをおこなう際に使用します。
パンチの片側のみに打ち抜きの負荷がかかると、パンチは負荷の少ない方向へ逃げてしまいます。その結果、パンチとダイの隙間であるクリアランスが広くなり、バリの発生や、ダイとパンチの干渉、パンチの破損などにつながるおそれがあります。

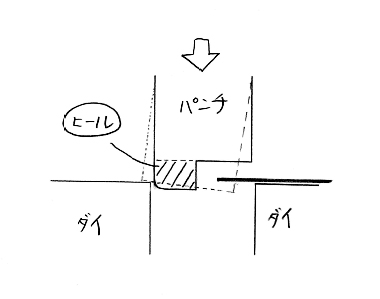

ヒールがあると、ヒールが先にダイに入り、パンチが負荷の少ない方向に逃げるのを防ぐことができます。
ヒールの背中の部分のクリアランスを狭めることで、より高精度な抜きをおこなうことができます。
